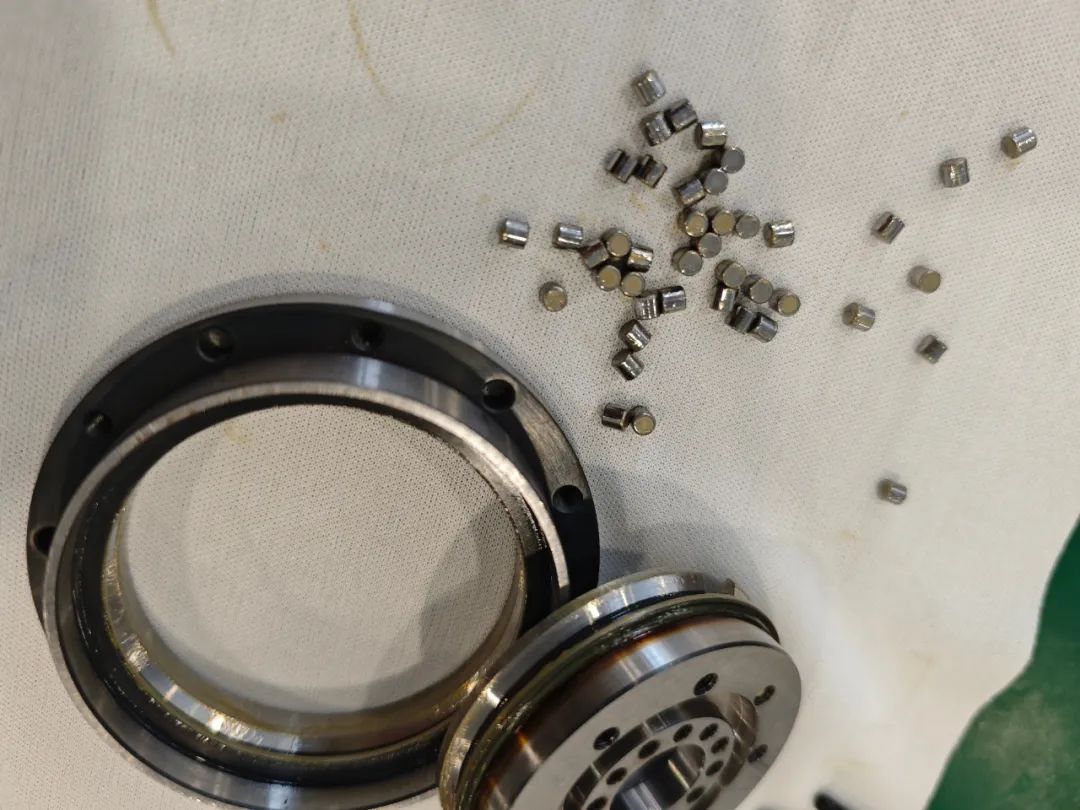

当我们拆解谐波减速器时，一定会发现这个关键部件——交叉滚子轴承。它精密的结构，直接决定了机器人定位精度和使用寿命。

一、为何是机器人关节的"终极选择"？

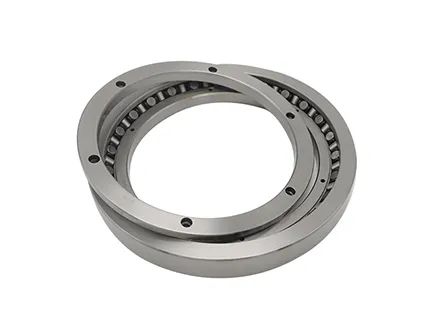

交叉滚子轴承的奥妙在于滚子呈90°垂直交错排列，如同精密的齿轮咬合。这种设计在2cm薄壁空间内实现了三维受力支撑：

• 径向与轴向刚度同时提升42%

• 微米级回转精度（0.002mm以内）

• 抗倾覆力矩能力提升至传统轴承的3倍

二、工程师必知的四大实战类型

1. 一体式RA系列 - 超薄王者

   例如THK的RA7008，高度仅8mm




   ▶ 适用场景：协作机器人腕关节、手术机械臂旋转单元

2. 分体式XR系列 - 维护革命




   ▶ 独特优势：无需拆解设备即可更换核心件

   案例：ABB的IRB 6700大负载关节

3. 法兰型CRBF系列 - 集成专家




   ▶ 特点：自带安装法兰，节省50%装配工时

   适用于：AGV转向模块、并联机器人动平台

4. 超精密XR-UM系列

    精度指标：跳动≤0.003mm




   ▶必备场景：半导体晶圆搬运机器人、机械臂

三、选型避坑指南（机器人专用）

1. 精度陷阱

• ABEC7是最低门槛，P5级精度适用于焊接机器人

• 抛光级别要≥Grade 10（Ra≤0.05μm）

2. 预紧力黄金公式

   机器人关节预紧力 = (0.02~0.03)×动载荷C




   过紧导致温升剧增，过松则振动超标

3. 润滑生死线

• 高速场景（>300rpm）：选择全氟聚醚油脂

• 真空环境：二硫化钼干膜涂层方案

• 错误案例：某品牌机器人因润滑脂迁移导致3个月精度暴跌

四、装机量超千套的实战经验

1. 装配魔咒破解

   螺栓必须按对角线顺序分级拧紧




    （先30%→50%→80%→100%），否则平面度损失达60%！

2. 温升控制密码

   在关节壳体增加环形散热槽，可降低工作温度15℃，寿命延长3万小时

3. 精度衰减预警

   当振动值从0.5mm/s增至1.2mm/s时，轴承剩余寿命不足400小时

五、前沿应用揭秘

1. 人形机器人指关节

   微型交叉轴承（内径5mm）实现15N·m握持力

2. 手术机器人进化版

   陶瓷交叉轴承+流体动压润滑，精度达到微创手术要求的0.01mm

3. 卫星天线驱动系统

   抗-60℃~150℃交变温度的特殊热处理工艺

技术参数速查表

项目	SCARA机器人关节	六轴腕关节	并联平台
型号示例	RA5010	CRBH25A	XR4020
最小高度(mm)	10	15	20
径向刚度(N/μm)	380	580	1200
允许倾覆力矩	800N·m	2200N·m	9800N·m
最高转速(rpm)	150	300	200

每一颗轴承的微米级误差，都将放大成机械臂末端的毫米级抖动。从手术台到火星地表，这个看似微小的精密构件，正在重新定义高端装备的运动极限。
