图纸
| 公称型号 | 主要尺寸(mm) | 轴肩尺寸(mm) | 基本额定载荷 | 质量 | 内圈安装孔(mm) | 外圈安装孔(mm) | |||||||
| 内径 | 外径 | 高度 | 倒角 | ||||||||||
| C | Co | 中心径 | 安装孔尺寸 | 中心径 | 安装孔尺寸 | ||||||||
| d | D | B | rmin | da | Da | kN | kN | kg | PCD1 | PCD2 | |||

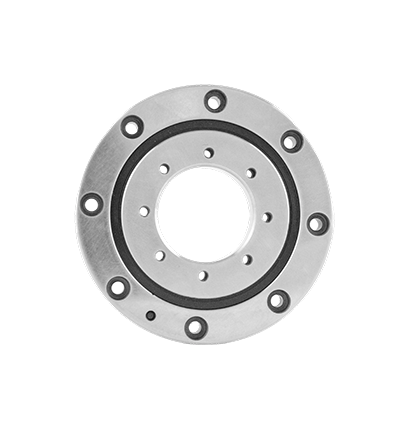

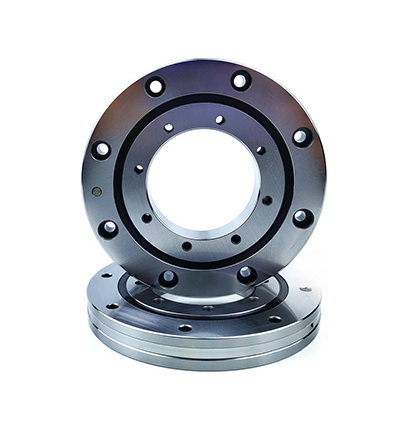

| CRBTF 405 AT | 40 | 73 | 5 | 0.15 | 51.50 | 58.00 | 2.44 | 3.49 | 0.103 | 46 | 8-M2.5贯通 | 65 | 8-Ф2.9通孔Ф5.5 沉孔深度2.8 |
